Présentation du câble KNX BUS EIB

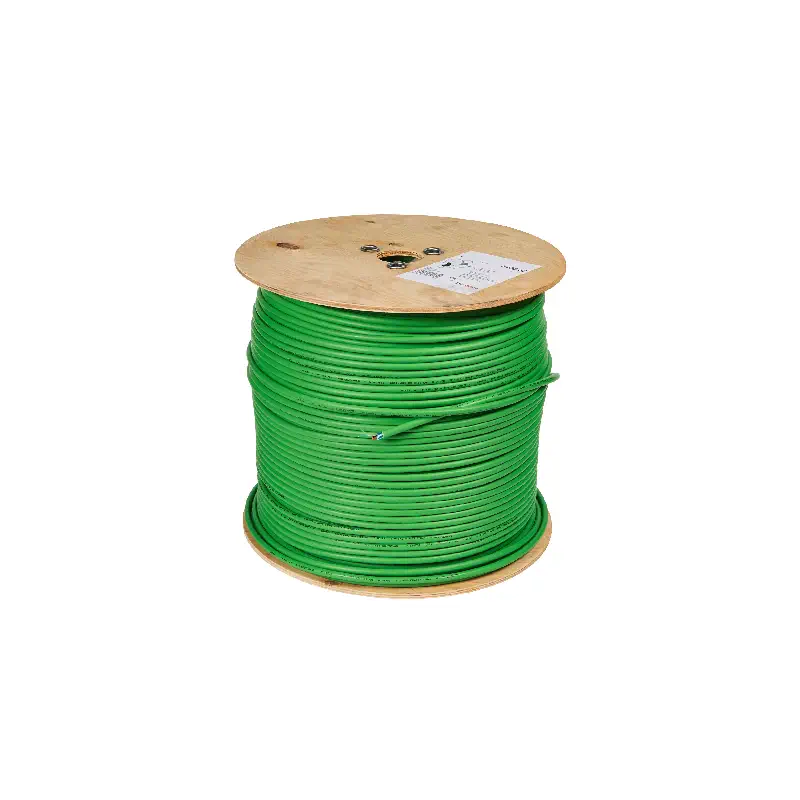

Le câble KNX BUS EIB 4X0.8 mm² Screened LSZH Vert C 1218 est un câble Fieldbus haute performance pour réseaux BUS des systèmes KNX, anciennement désignés EIB et développés par KONNEX™. Basé sur le protocole de communication standardisé OSI, ce câble KNX BUS EIB succède aux générations EHS, BATIBUS et EIB en offrant une interopérabilité totale avec l’ensemble des équipements certifiés KNX. Sa configuration 4 conducteurs 0.8 mm² le distingue des câbles 2 conducteurs classiques, permettant le câblage simultané de deux bus indépendants ou l’alimentation auxiliaire sur une même gaine.

Caractéristiques techniques principales

• Conducteurs : 4x cuivre solide classe 1, faible résistance linéique
• Isolation : LSZH (Low Smoke Zero Halogen), résistante thermiquement et chimiquement
• Blindage : ruban Al/PET + fil de continuité en cuivre étamé, immunité EMI renforcée
• Gaine externe : LSZH verte, identification chantier immédiate
• Disposition : quarte torsadée, minimisation des diaphonies inter-paires
• Tension nominale : 300 V / Retardateur de flamme CEI/EN 60332-1-2
• Normes : EN 50090, EN 60669-2-1

Avantages professionnels

La structure 4 conducteurs permet de réduire jusqu’à 40% le nombre de passages de câbles en combinant deux circuits BUS dans une seule gaine. Le blindage Al/PET garantit une immunité totale aux perturbations électromagnétiques dans les tableaux électriques et faux-plafonds multiservices. La gaine LSZH élimine tout dégagement de gaz halogénés et corrosifs en cas d’incendie, répondant aux exigences réglementaires ERP et IGH. Durabilité mécanique supérieure aux câbles PVC, avec une durée de vie estimée 2 à 3 fois plus longue en environnement technique.

Cas d’utilisation professionnels

Déploiement de réseaux KNX multi-zones en bâtiments tertiaires, hôtels, hôpitaux et ERP. Contrôle centralisé CVC, gestion DALI/KNX de l’éclairage, supervision GTB sur topologies linéaires ou en étoile. Idéal pour les projets nécessitant deux bus parallèles ou une alimentation de secours sur le même chemin de câbles.

Pourquoi choisir le câble KNX BUS EIB C 1218 ?

Le C 1218 offre la flexibilité d’une installation 4 conducteurs tout en respectant scrupuleusement les standards KNX internationaux. Sa gaine verte assure une identification sans ambiguïté sur chantier, réduisant les erreurs de raccordement. Compatible pose en conduit, encastrée et sous vide sanitaire, il s’adapte aux contraintes de toutes les configurations architecturales. Choisir le câble KNX BUS EIB C 1218, c’est garantir une infrastructure domotique évolutive, certifiée et pérenne pour 20 ans et plus.
